Descripción de la guía GEMMA
Un automatismo consta de dos partes fundamentales: el sistema de producción y el control de este sistema (ordenador, autómata programable, etc.). El control puede estar alimentado o sin alimentar; desde nuestro punto de vista, el estado sin alimentar no nos interesa pero sí hemos de estudiar el paso de este estado al otro.
Cuando el control está alimentado, el sistema puede estar en tres situaciones: en funcionamiento, parado (o en proceso de parada) y en defecto. Puede haber producción en cada una de estas tres situaciones; en funcionamiento sin ninguna duda pero también se puede producir cuando la máquina está en proceso de parada y cuando la máquina está en ciertas condiciones de defecto (a pesar de que tal vez la producción no será aprovechable).
La GEMMA representa cada una de las cuatro situaciones (sin alimentar, funcionamiento, parada y defecto) mediante sendos rectángulos y la producción mediante un quinto rectángulo que se interseca con los tres rectángulos principales, tal como muestra la figura siguiente.
Cada una de las situaciones mencionadas se puede subdividir en varias de forma que, al final, hay 17 estados de funcionamiento posibles que estudiaremos a continuación. Conviene mencionar que no todos los procesos precisarán todos estos estados pero podemos afirmar que los estados necesarios en cada proceso podrán fácilmente relacionarse con una parte de los que propone la GEMMA.
La guía propone también los principales caminos para pasar de un estado a otro.
Grupo F: Procedimientos de funcionamiento
Este grupo contiene todos los modos de funcionamiento necesarios para la obtención de la producción; es decir los de funcionamiento normal (F1 a F3) y los de prueba y verificación (F4 a F6).
F1 Producción normal. Es el estado en el que la máquina produce normalmente, es decir hace la tarea para la que ha sido concebida. Al funcionamiento dentro de este estado se le puede asociar un GRAFCET que llamaremos GRAFCET de base. Este estado no tiene porque corresponder a un funcionamiento automático.
F2 Marcha de preparación. Corresponde a la preparación de la máquina para el funcionamiento (precalentamiento, preparación de componentes, etc.).
F3 Marcha de cierre. Corresponde a la fase de vaciado y/o limpieza que muchas máquinas han de realizar antes de parar o de cambiar algunas características del producto.
F4 Marchas de verificación sin orden. En este caso la máquina, normalmente por orden del operador, puede realizar cualquier movimiento (o unos determinados movimientos preestablecidos). Se usa para tareas de mantenimiento y verificación.
F5 Marchas de verificación en orden. En este caso la máquina realiza el ciclo completo de funcionamiento en orden pero al ritmo fijado por el operador. Se usa para tareas de mantenimiento y verificación. En este estado existe la posibilidad de que la máquina produzca.
F6 Marchas de prueba. Permiten realizar las operaciones de ajuste y de mantenimiento preventivo.
Grupo A: Procedimientos de parada
Este grupo contiene todos los modos en los que el sistema está parado (A1 y A4), los que llevan a la parada del sistema (A2 y A3) y los que permiten pasar el sistema de un estado de defecto a un estado de parada (A5 a A7). Corresponden a todas las paradas por causas externas al proceso.
A1 Parada en el estado inicial. Es el estado normal de reposo de la máquina. Se representa con un rectángulo doble. La máquina normalmente se representa en este estado (planos, esquema eléctrico, esquema neumático, etc.) que se corresponde, habitualmente, con la etapa inicial de un GRAFCET.
A2 Parada pedida a final de ciclo. Es un estado transitorio en el que la máquina, que hasta aquel momento estaba produciendo normalmente, debe producir sólo hasta acabar el ciclo actual y pasar a estar parada en el estado inicial.
A3 Parada pedida en un estado determinado. Es un estado transitorio en el que la máquina, que hasta aquel momento estaba produciendo normalmente, debe producir sólo hasta llegar a un punto del ciclo diferente del estado inicial.
A4 Parada obtenida. Es un estado de reposo de la máquina diferente del estado inicial.
A5 Preparación para la puesta en marcha después del defecto. Corresponde a la fase de vaciado, limpieza o puesta en orden que en muchos casos se ha de hacer después de un defecto.
A6 Puesta del sistema en el estado inicial. El sistema es llevado hasta la situación inicial (normalmente situación de reposo); una vez realizado, la máquina pasa a estar parada en el estado inicial.
A7 Puesta del sistema en un estado determinado. El sistema es llevado hasta una situación concreta diferente de la inicial; una vez realizado, la máquina pasa a estar parada.
Grupo D: Procedimientos de defecto
Este grupo contiene todos los modos en los que el sistema está en defecto tanto si está produciendo (D3), está parado (D1) o está en fase de diagnóstico o tratamiento del defecto (D2). Corresponden a todas las paradas por causas internas al proceso.
D1 Parada de emergencia. No tan solo contiene la simple parada de emergencia sino también todas aquellas acciones necesarias para llevar el sistema a una situación de parada segura.
D2 Diagnóstico y/o tratamiento de los defectos. Permite, con o sin ayuda del operador, determinar las causas del defecto y eliminar-las.
D3 Producción a pesar de los defectos. Corresponde a aquellos casos en los que se debe continuar produciendo a pesar de que el sistema no trabaja correctamente. Incluye los casos en los que, por ejemplo, se produce para agotar un reactivo no almacenable o aquellos otros en los que no se sigue el ciclo normal dado que el operador sustituye a la máquina en una determinada tarea a causa de una avería.

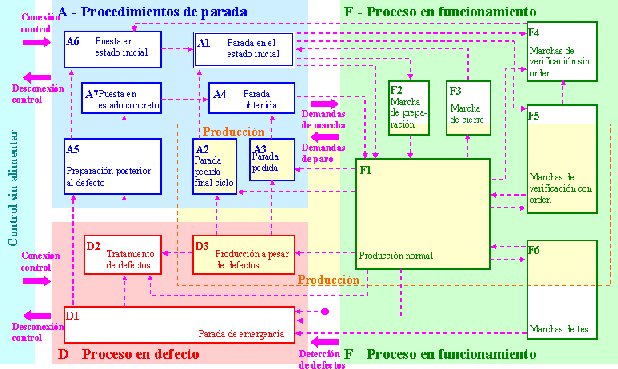

El gráfico siguiente es una traducción del propuesto por la ADEPA en la GEMMA. Puede descargarse, en formato PDF, una versión en blanco y negro y otra en color.
Fijémonos que el estado D1 (parada de emergencia) tiene un camino de entrada que parece no venir de ningún sitio. Este camino indica que en la mayoría de casos se puede pasar a este estado desde cualquier otro pero en todos los caminos de este tipo suele haber las mismas condiciones; para no complicar el diagrama se deja de esta forma y el diseñador añadirá las especificaciones necesarias.
