Exemple MP - Dades a la memòria de programa

En el programa següent (similar al de l'exemple EE) guardem uns valors a la memòria de programa en el moment de programar (definits com a constants) i després els llegim de la memòria de programa.

Guardarem els 16 codis Gray a la memòria EEPROM. El programa esperarà que premem el polsador. Quan el premem llegirà un valor de l'EEPROM i el copiarà sobre els LED. Si tornem a prémer el polsador en llegirà un altre i així fins que hagi copiat els 16 valors sobre els LED. Després tornarà a començar.

Valor
decimal
Binari
natural
Binari
Gray
Valor
hexadecimal
          Valor
decimal
Binari
natural
Binari
Gray
Valor
hexadecimal
0 0000 0000 0 8 1000 1100 C
1 0001 0001 1 9 1001 1101 D
2 0010 0011 3 10 1010 1111 F
3 0011 0010 2 11 1011 1110 E
4 0100 0110 6 12 1100 1010 A
5 0101 0111 7 13 1101 1011 B
6 0110 0101 5 14 1110 1001 9
7 0111 0100 4 15 1111 1000 8

La memòria de programa és de 14 bits i posarem un byte a cada posició. Hem escrit doncs un nombre hexadecimal format per tres zeros i el valor que hi ha a la taula anterior. El programa és el següent:

#pragma config FOSC = INTRCIO, WDTE = OFF, PWRTE = OFF, MCLRE = OFF, CP = OFF
#pragma config CPD = OFF, BOREN = OFF, IESO = OFF, FCMEN = OFF
#include "pic16f690.h"				// Carrega el fitxer d'adreces i paràmetres del PIC 16F690
#include <xc.h>					// Carrega el fitxer de funcions
#define Polsador   PORTAbits.RA3		// Li assigna un nom a l'adreça del polsador
unsigned short adressa;				// Variable de 16 bits per a l'adreça
unsigned char Posicio;  			// Variable de 8 bits per a l'adreça
const unsigned char LlistaMP[16] @ 0x600 = {0x0000, 0x0001, 0x0003, 0x0002, 0x0006, 0x0007, 0x0005, 0x0004, 0x000C, 0x000D, 0x000F, 0x000E, 0x000A, 0x000B, 0x0009, 0x0008};
						// Definició de les funcions que farem servir
unsigned char llegir_MemProg(unsigned short adre);
						// Llegeix el contingut de la memòria de programa
						// a la posició indicada per l'adreça
void main (void)
{
	TRISC = 0b00000000; 			// Posa el port C com a sortida
	TRISA = 0b00001000; 			// Posa RA3 com a entrada
	Posicio = 0;				// Comencem a la posició 0
	while (1) {				// Bucle infinit
		adressa = 0x600 + Posicio++;	// Calcula l'adreça
		while (Polsador == 1);		// Esperem a que el polsador es premi
			;			// No fem res
		PORTC = llegir_MemProg(adressa);	// llegeix memòria de programa, ho posa als LED i incrementa
		if (Posicio == 16)
			Posicio = 0;		// Quan haguem fet els 16, tornem a començar
		while (Polsador == 0);		// Esperem a que el polsador es deixi anar
			;			// No fem res
		_delay(20000);	    		// Retard per evitar rebots
	}
}
unsigned char llegir_MemProg(unsigned short adre) {
						// Llegeix el contingut de la memòria de programa
						// a la posició indicada per l'adreça
	EEADRH = adre/256;			// Part més significativa de l'adreça que volem llegir
	EEADR = adre%256;			// Part menys significativa de l'adreça que volem llegir
	EECON1bits.EEPGD = 1;			// Seleccionem memòria de programa i no EEPROM
	EECON1bits.RD = 1;			// Activa la lectura
	_delay(5);				// Donem temps a fer la lectura
	return EEDAT;				// Llegeix i retorna el resultat
}

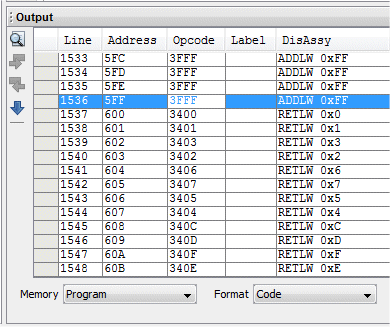

Si després de picar a la icona Program Device fem:

View Program Memory

Obtindrem:

és a dir, els valors que hem posat a const unsigned char LlistaMP[16] encara que, si ens fixem bé, amb els primers dos dígits hexadecimals canviats. El motiu del canvi és que a la finestra s'està interpretant el que es llegeix a la memòria de programa com si fossin instruccions. Però no té cap importància perquè els vuit bits que fem servir sí els guarda correctament.
