Descripció de la placa del PICkit 2

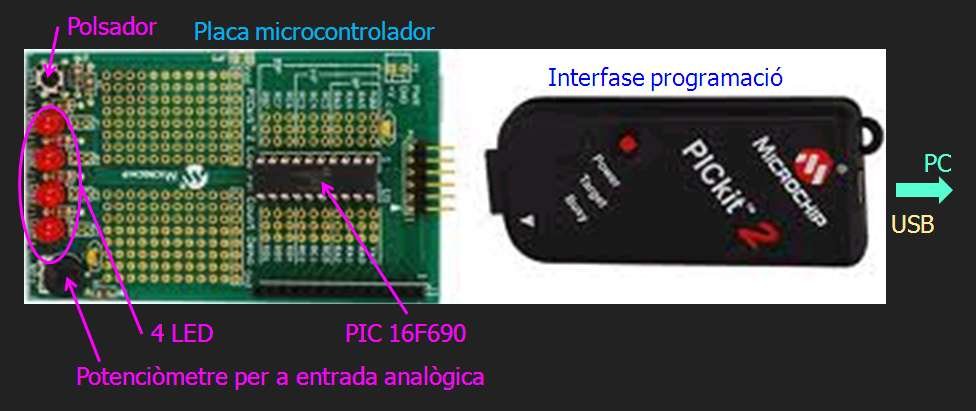

La placa del PICkit 2 porta un microcontrolador PIC 16F690 així com quatre LED, un polsador (connectat a una entrada binària), un potenciòmetre (connectat a una entrada analògica) i un connector per al terminal de programació. La placa també porta uns forats metal·litzats i un connector per a possibles ampliacions.

Placa PICkit 2

El connector té les connexions que es descriuen a la taula següent, tenint present que la pota 1 és la més propera al connector de programació i la 14 és la més propera al potenciòmetre.

Pota connector Connexió           Pota connector Connexió
1 RA5 8 RA1
2 RA4 9 RA2
3 RA3 10 RC0
4 RC5 11 RC1
5 RC4 12 RC2
6 RC3 13 VDD (+5 V)
7 RA0 14 VSS (GND)

En la placa, les següents potes del microcontrolador ja tenen utilitat:

Nom Rètol Pota PIC Utilització
ICSPDAT RA0 19 Programació
ICSPCLK RA1 18
VPP RA3 4
T1G RA4 3
AN0 RA0 19 Potenciòmetre
RA3 RA3 4 Polsador
RC0 RC0 16 LED
RC1 RC1 15
RC2 RC2 14
RC3 RC3 7

L'entrada RA3 està habitualment activada i es desactiva quan es prem el polsador.

No és convenient emprar els pins de programació si es preveu alimentar la placa a través del programador.

Podeu trobar les característiques de la placa en aquest document.

Podeu trobar les característiques del gravador en aquest document.
