La placa Flora conté un microcontrolador compatible amb l'entorn Arduino. El disseny de la placa està pensat per a aplicacions e-tèxtils ja que és un cercle amb unes mides força reduïdes (45 mm de diàmetre i menys de 7 mm de gruix) amb uns espais de connexió fàcils de cosir però en els que també s'hi poden soldar cables o tanques per cosir.

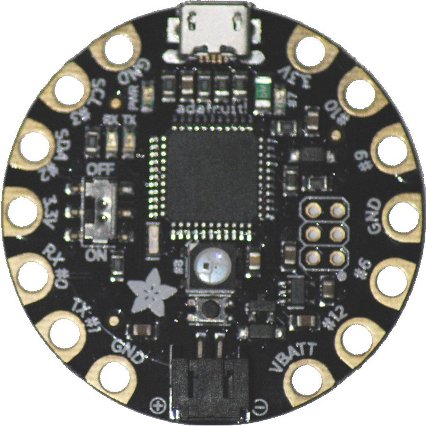

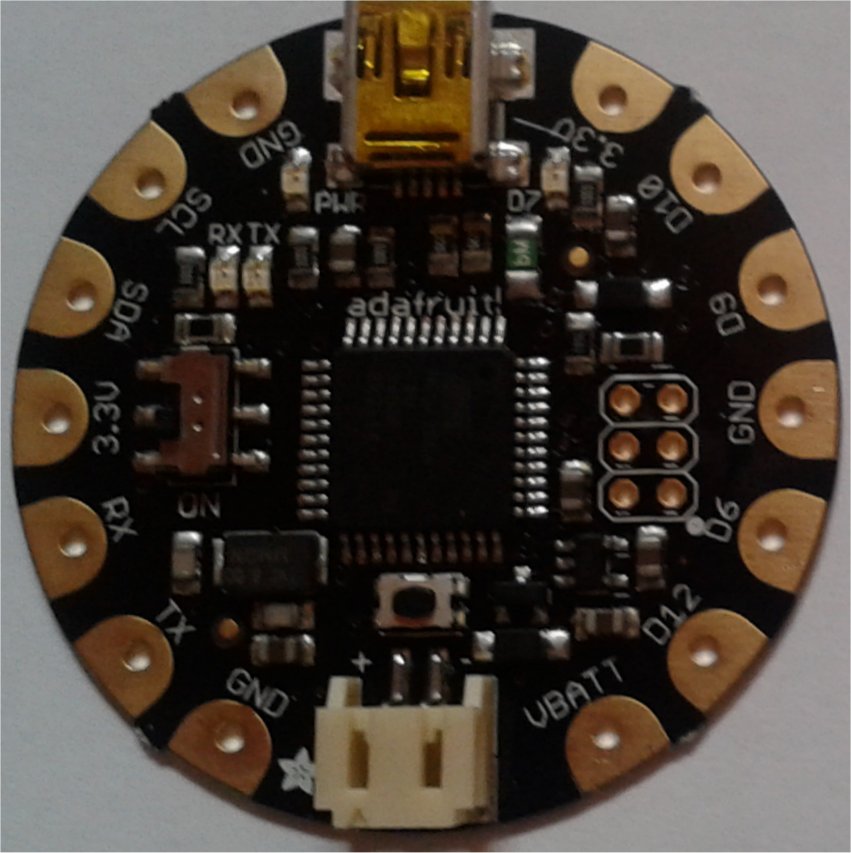

A la fotografia de l'esquerra tenim la placa Flora clàssica i a la de la dreta la nova versió.
La placa incorpora un connector mini USB per a la programació (a la part superior de la fotografia), un connector per a la bateria o alimentació (part inferior), un interruptor per encendre i apagar (part esquerra) i un polsador de reset (part inferior). Cal tenir present que l'interruptor no fa res quan està connectat el port USB ja que llavors la placa està sempre alimentada.
El primer cop que facis servir la placa Flora hauràs d'instal·lar el controlador (driver). En aquesta pàgina trobaràs com fer-ho.
La placa incorpora quatre LED amb les següents funcions:
| Nom | Color | Utilització |
| PWR | Verd | Indica que la placa està connectada a l'alimentació elèctrica |
| D7 | Vermell | Connectat a la sortida D7 |
| RX | Groc | Indiquen que la placa s'està comunicant amb l'ordinador S'està programant o el monitor sèrie està en funcionament |
| TX | Groc |
Les plaques com la de la dreta incorporen també un NeoPixel connectat a la sortida D8.
Existeixen cristalls difusors per als NeoPixels.
Els diferents punts de connexió de la placa es descriuen a la taula següent:
| Pota | Codi | Utilització |
| VBATT | VBATT | Positiu de l'alimentació directa Estarà a 5 V quan es connecti al port USB i a la tensió de la bateria quan funcioni amb aquesta |
| 3.3 V | 3.3 V | Tensió fixa estabilitzada per un regulador de 3.3 V |
| GND | GND | Negatiu de l'alimentació Comú a VBATT i a 3.3 V |
| RX | RX | Comuniació sèrie Permet comunicar-se amb altres plaques El mòdul GPS es connecta aquí |
| D0 | Entrada o sortida digital | |
| TX | TX | Comuniació sèrie Permet comunicar-se amb altres plaques El mòdul GPS es connecta aquí |
| D1 | Entrada o sortida digital | |
| SCL | SCL | Comuniació i2c La major part dels sensors es connecten aquí |
| D3 | Entrada o sortida digital | |
| D3 ˜ | Sortida analògica PWM | |
| SDA | SDA | Comuniació i2c La major part dels sensors es connecten aquí |
| D2 | Entrada o sortida digital | |
| D6 | D6 | Entrada o sortida digital |
| D6 ˜ | Sortida analògica PWM | |
| A7 | Entrada analògica | |
| D9 | D9 | Entrada o sortida digital |
| D9 ˜ | Sortida analògica PWM | |
| A9 | Entrada analògica | |
| D10 | D10 | Entrada o sortida digital |
| D10 ˜ | Sortida analògica PWM | |
| A10 | Entrada analògica | |
| D12 | D12 | Entrada o sortida digital |
| A11 | Entrada analògica |
