Placa Adafruit Feather HUZZAH

La placa Feather HUZZAH d'Adafruit és una placa molt completa. La podem trobar també amb potes de connexió i amb connectors.

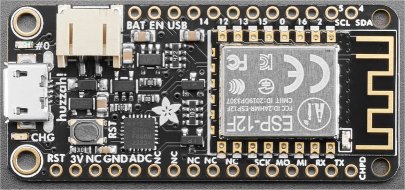

Feather HUZZAH  Fotografia: Adafruit

Feather HUZZAH   Fotografia: Adafruit

Les entrades i sortides són de 3,3 V i les podem destruir si les connectem a 5 V.

La placa incorpora un carregador que permet carregar la bateria que estigui connectada.

Els diferents punts de connexió de la placa es descriuen a la taula següent:

Pota Codi Utilització
BAT BAT Positiu de la bateria
(en cas que n'hi hagi alguna connectada)
USB USB Positiu del connector USB
3.3V 3,3 V Tensió fixa estabilitzada per un regulador de 3,3 V
EN EN Si es connecta a GND desactiva el regulador de 3,3 V
GND GND Negatiu de l'alimentació
Comú a la bateria, USB i 3.3V
D0 D0 Entrada i sortida digital
(sense resistència pull-up interna)
red LED Led de color vermell emprat en la programació
però que també es pot emprar en el programa
D2 D2 Entrada i sortida digital
(amb resistència pull-up interna)
blue LED Led de color blau emprat en la programació
però que també es pot emprar en el programa
D4 D4 Entrada o sortida digital
SDA Senyal de dades de la comuniació i2c
D5 D5 Entrada o sortida digital
SCL Senyal de rellotge de la comuniació i2c
D12 D12 Entrada o sortida digital
MISO Senyal de dades de la comuniació SPI
D13 D13 Entrada o sortida digital
MOSI Senyal de dades de la comuniació SPI
D14 D14 Entrada o sortida digital
SCK Senyal de rellotge de la comuniació SPI
D15 D15 Sortida digital
D16 D16 Entrada o sortida digital
ADC ADC Entrada analògica (1 V màxim)
RX RX Comuniació sèrie
Permet comunicar-se amb altres plaques
Es fa servir per programar i per al terminal sèrie
TX TX Comuniació sèrie
Permet comunicar-se amb altres plaques
Es fa servir per programar i per al terminal sèrie
