Instal·lació de l'entorn Arduino

Anem a veure com s'instal·la l'entorn de programació Arduino. Per descarregar l'entorn d'Arduino cal anar a la pàgina de descàrregues. Allà, segons el sistema operatiu, tenim dues opcions: fer servir un instal·lador o baixar un fitxer zip. Si triem la segona opció, només cal descomprimir el fitxer i posar la carpeta que conté en algun lloc de l'ordinador, per exemple amb els fitxers de programa.

Important: De fet, l'entorn de programació no s'instal·la sinó que es guarda al disc en la carpeta que indiquem. Això permet l'opció de tenir l'entorn de programació en un llapis de memòria i poder-lo fer servir a qualsevol ordinador. Hi ha, però, un inconvenient ja que podem arribar a tenir més d'una versió instal·lada al mateix ordinador i ens podem trobar que els drivers i les biblioteques estiguin instal·lats en una versió i nosaltres estiguem fent-ne servir una altra.

Configuració per a MKR WIFI 1010

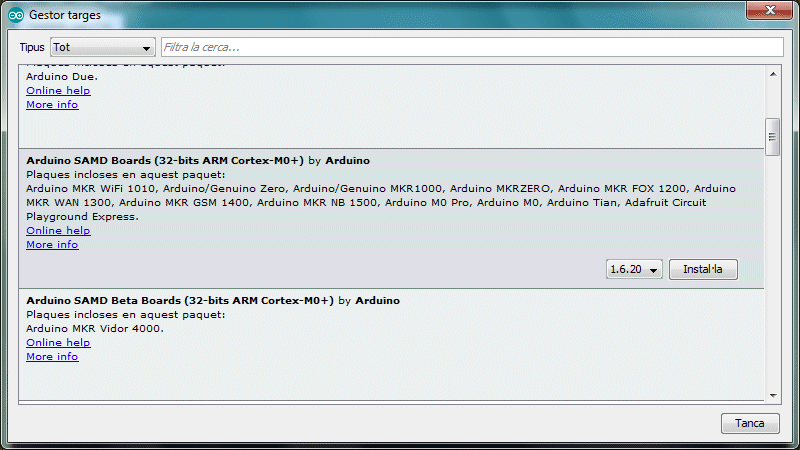

A la pestanya Eines del menú seleccionarem l'apartat Tarja... i cercarem el gestor de targes. Allà ens assegurarem que ha instal·lat les dades de les targetes SAMD amb Cortex-M0+. Si no ho està, picarem el botó Instal·la.

Gestor de targes

En aquest cas, els drivers de Windows s'instal·len automàticament quan es connecta la placa a l'ordinador.

Configuració per a ESP8266

Un cop instal·lat l'entorn, caldrà instal·lar els drivers corresponents. En aquesta pàgina hi trobareu els corresponents al vostre sistema operatiu.

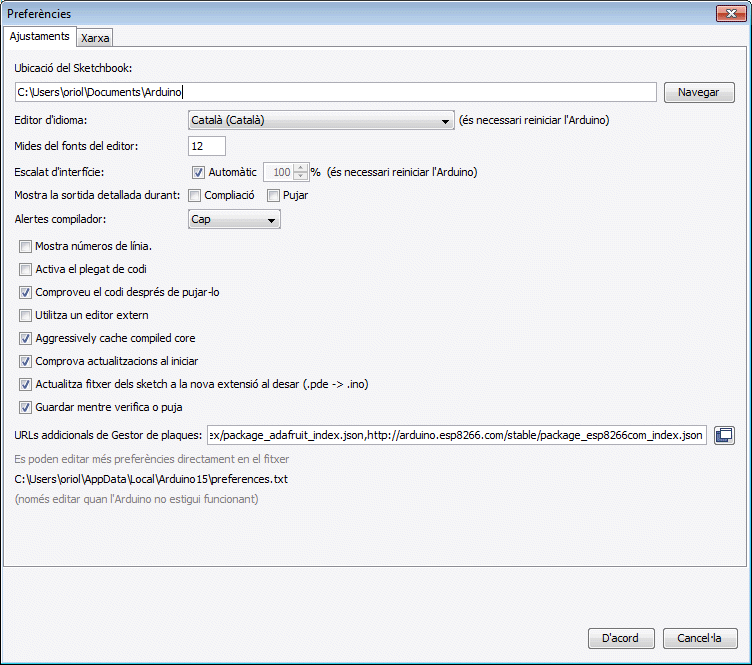

També hem de dir-li a l'entorn Arduino on pot trobar les dades de la placa. A la pestanya Fitxer del menú seleccionarem l'apartat Preferències i veurem una pantalla similar a aquesta:

Preferències

Buscarem el requadre URL addicionals del Gestor de plaques i hi posarem l'adreça http://arduino.esp8266.com/stable/package_esp8266com_index.json. Si ja n'hi tenim altres posarem una coma al final de la llista i hi afegirem aquesta adreça.

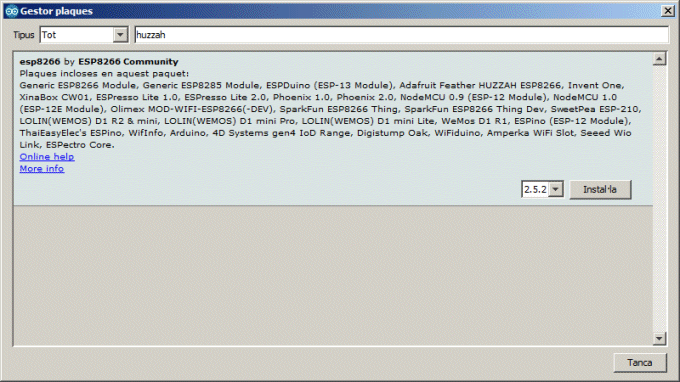

A la pestanya Eines del menú seleccionarem l'apartat Tarja... i cercarem el gestor de targes. Allà ens assegurarem que ha instal·lat les dades de les targetes ESP8266. Si no ho està, picarem el botó Instal·la.

Gestor de targes

Per programar la placa, l'haurem de triar en el gestor de targes així com seleccionar el port en el que està connectada. Les dades de configuració de la programació són:

Paràmetre Feather HUZZAH
Tarja Adafruit Feather HUZZAH ESP8266
CPU Frequency 80 MHZ
Flash Size 4M (3M SPIFFS)
Upload Speed 115200
