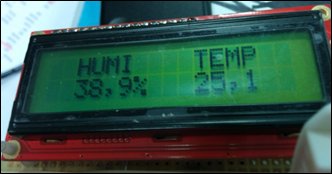

El grup 1 va fer un programa amb la següent presentació a la pantalla:
El temps d'actualització de les dades es pot variar amb el potenciòmetre i hi ha uns LED que indiquen quant falta per a la propera lectura.
El programa d'aquest grup és el següent:
#include <p16F690.inc> __config (_INTRC_OSC_NOCLKOUT&_WDT_OFF&_PWRTE_OFF&_MCLRE_OFF&_CP_OFF&_BOR_OFF&_IESO_OFF&_FCMEN_OFF)
cblock 0x20 Compta ; Comptador d'iteracio Temp ; Variable temporal Valor:2 ; Valor d'entrada (16 bits) Resul:5 ; Valor de sortida Port ; Valor a escriure al port A Temps ; Variable per a guardar-hi el temps Bits ; Compta els bits que es van rebent Control ; Bits de control (port B) Caracter ; Caràcter o codi a enviar (port C) Retard1 ; Variables per als cicles de retard Retard2 Humit:2 ; Valor de la humitat relativa (en %) multiplicat per 10 Temper:2 ; Valor de la temperatura (en °C) multiplicat per 10 Check ; Suma de comprovació de la lectura del sensor Leds ; variable per encendre LED Poten ; Valor del potenciometre endc
org 0 Inici bsf STATUS,RP0 ; Tria el banc 1 movlw 0xFF ; Posa l'acumulador a FFh (tot uns) movwf TRISA ; Posa tots els bits del port A com a entrada bcf TRISA,2 ; De moment, RA2 és sortida clrf TRISB ; Tot el port B és de sortida clrf TRISC ; Tot el port C és de sortida movlw b'10000000' ; Configuració de Timer0 ; Com a temporitzador basat en rellotge ; 000 - Factor d'escala de 2 ; TMR0 s'incrementarà cada 2 us ; I resistències de pull-up desactivades (valor per defecte) movwf OPTION_REG ; Ho guarda al registre de configuració del Timer0 movlw b'00010000' movwf ADCON1 bcf STATUS,RP0 bsf STATUS,RP1 ; Tria el banc 2 movlw b'1111101' movwf ANSEL ; Posa AN2 (RA2) com entrada binària bcf STATUS,RP0 bcf STATUS,RP1 ; Tria el banc 0 movlw b'00000100' ; PORTA,2 és on hi ha el sensor movwf Port ; Ho guardem a la variable Port movwf PORTA ; I ho copiem al port A movlw b'00000001' movwf ADCON0 call IniPant ; Inicialització del mode de funcionament de la pantalla call ConfPant ; Configuració de la pantalla Bucle bsf ADCON0,GO ; Inicia la conversió btfsc ADCON0,GO ; Quan el bit sigui 0 la conversió haurà acabat goto $-1 ; repetim la línia fins que deixi de ser 1 swapf ADRESH,w ; Permuta els nibbles dels bits superiors movwf Poten ; Copia el resultat sobre poten call Retard clrf Leds clrw call Llegir ; Llegeix els valors del sensor andlw 0xFF ; Anem a veure si W és zero btfss STATUS,Z ; Si és zero, and donarà zero goto Bucle ; No és zero, tornem a llegir ; És zero, lectura correcta movlw 0x02 ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'H' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'U' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'M' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'I' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 0x0A ; Adreça DDRAM (Filera 1 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movlw 'T' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'E' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'M' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 'P' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw 0x40 ; Adreça DDRAM (Filera 2 - Posició 1) iorlw b'10000000' ; Posa el bit de DDRAM a 1 movwf Caracter ; Ho guarda a la variable call EnviaC ; Ho envia movf Humit+1,w ; Llegeix el byte més significatiu de la humitat movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Humit,w ; Llegeix el byte menys significatiu de la humitat movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant5 ; Ho enviem a la pantalla movlw '%' ; Lletra movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movlw ' ' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia movf Temper+1,w ; Llegeix el byte més significatiu de la temperatura movwf Valor+1 ; Ho prepara per convertir-ho a BCD movf Temper,w ; Llegeix el byte menys significatiu de la temperatura movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes call EscPant5 ; Ho enviem a la pantalla movlw ' ' ; Espai en blanc movwf Caracter ; Ho guarda a la variable call EnviaL ; Ho envia clrf Valor+1 ; El CheckSum només té un byte movf Check,w ; Llegeix el CheckSum movwf Valor ; Ho prepara per convertir-ho a BCD call BCD5 ; Ho converteix en BCD en 3 bytes call Separa ; Ho separem en 5 bytes ;call EscPant3 ; Enviem els tres dígits a la pantalla movlw 0 ; Comença un cicle de durada fixa (0,2 s) call Retard ; Crida a la funció Retard, el paràmetre està a W call BucleLeds call BucleLeds call BucleLeds call BucleLeds goto Bucle
Llegir ; Llegeix els valors al sensor
; Primer activem el funcionament del sensor
bsf STATUS,RP0 ; Tria el banc 1
bcf TRISA,2 ; Posem el pin com a sortida
bcf STATUS,RP0 ; Tria el banc 0
clrf Humit+1 ; Posa a zero les variables on ha d'anar la lectura
clrf Humit
clrf Temper+1 ; Els primers bits de Humit+1 seran 0; així
clrf Temper ; si el bit de més a la dreta de Check el posem a 1
movlw 0x01 ; podrem veure on ha quedat aquest 1
movwf Check ; en cas que hi hagi una errada de lectura
bcf Port,2 ; Posa la sortida a 0
movf Port,w ; Ho copia a W
movwf PORTA ; I ho envia al port
movlw .2 ; Retard d'1,54 ms
call Retard ; Espera el temps
bsf Port,2 ; Posa la sortida a 1
movf Port,w ; Ho copia a W
movwf PORTA ; I ho envia al port
movlw .5 ; El retard serà de 3*5 = 15 us
call Retus
; Un cop activat, esperem la resposta
bsf STATUS,RP0 ; Tria el banc 1
bsf TRISA,2 ; Posem el pin com a entrada
bcf STATUS,RP0 ; Tria el banc 0
; Esperem a rebre el pols d'inici
; Primer un L d'uns 80 us
; Per començar, s'ha de desactivar l'entrada
; i s'ha de reactivar al cap d'entre 70 i 90 us
Esp0
btfsc PORTA,2 ; S'ha desactivat l'entrada?
goto Esp0 ; No, doncs esperem
clrf TMR0 ; Comencem a comptar el temps
Esp1I ; Esperem que s'activi l'entrada
btfsc PORTA,2 ; S'ha activat l'entrada?
goto ZeroIni ; Sí, doncs el zero inicial ja està
movf TMR0,w ; No, agafa el valor actual del temps
movwf Temps ; i el guarda
movlw .45 ; Mirem que no passem de 90 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 45
goto Esp1I ; És més petit, seguim esperant
retlw .1 ; És més gran: Error 1 - Zero inicial massa llarg
ZeroIni ; El zero inicial ja està
; Comprovem la durada
movf TMR0,w ; Agafa el valor actual del temps
movwf Temps ; i el guarda
clrf TMR0 ; Comencem a comptar el temps per al següent
movlw .35 ; Mirem que no sigui menor que 70 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 35
retlw .2 ; És més petit: Error 2 - Zero inicial massa curt
; Ja tenim el zero inicial
; Ara l'entrada està a u i esperem que es posi a zero
Esp0I ; Esperem a que es desactivi l'entrada
btfss PORTA,2 ; S'ha desactivat l'entrada?
goto UIni ; Sí, doncs l'u inicial ja està
movf TMR0,w ; No, agafa el valor actual del temps
movwf Temps ; i el guarda
movlw .45 ; Mirem que no passem de 90 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 45
goto Esp0I ; És més petit, seguim esperant
retlw .3 ; És més gran: Error 3 - U inicial massa llarg
UIni ; L'u inicial ja està
movf TMR0,w ; Agafa el valor actual del temps
movwf Temps ; i el guarda
clrf TMR0 ; Comencem a comptar el temps per al següent
movlw .35 ; Mirem que no sigui menor que 70 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 35
retlw .4 ; És més petit: Error 4 - U inicial massa curt
; Ja tenim l'u inicial
; Ara hem de rebre els bits
movlw .40 ; Hem de rebre 40 bits
movwf Bits ; Aquesta variable els comptarà
BucBits
; Esperem a rebre un bit
; Primer un L d'uns 80 us
; Ara l'entrada està a zero
; S'ha d'activar al cap d'entre 10 i 90 us
clrf TMR0 ; Comencem a comptar el temps
Esp1B ; Esperem que s'activi l'entrada
btfsc PORTA,2 ; S'ha activat l'entrada?
goto ZeroB ; Sí, doncs el valor 0 del bit ja està
movf TMR0,w ; No, agafa el valor actual del temps
movwf Temps ; i el guarda
movlw .45 ; Mirem que no passem de 90 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 45
goto Esp1B ; És més petit, seguim esperant
retlw .5 ; És més gran: Error 5 - Valor 0 del bit massa llarg
ZeroB ; El valor 0 del bit ja està
movf TMR0,w ; Agafa el valor actual del temps
movwf Temps ; i el guarda
clrf TMR0 ; Comencem a comptar el temps per al següent
movlw .5 ; Mirem que no sigui menor que 10 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 5
retlw .6 ; És més petit: Error 6 - Valor 0 del bit massa curt
; Ja tenim el valor 0 del bit. Ara esperem un 1
Esp0B ; Esperem a que es desactivi l'entrada
btfss PORTA,2 ; S'ha desactivat l'entrada?
goto UB ; Sí, doncs el valor 1 del bit ja està
movf TMR0,w ; No, agafa el valor actual del temps
movwf Temps ; i el guarda
movlw .40 ; Mirem que no passem de 80 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 40
goto Esp0B ; És més petit, seguim esperant
retlw .7 ; És més gran: Error 7 - Valor 1 del bit massa llarg
UB ; El valor 1 del bit ja està
movf TMR0,w ; Agafa el valor actual del temps
movwf Temps ; i el guarda
clrf TMR0 ; Comencem a comptar el temps per al següent
; Ja hem comprovat que no passi de 80 us
; Si és més petit que 12 us és massa curt
movlw .6 ; Mirem si és menor que 12 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 8
retlw .8 ; És més petit: Error 8 - Valor 1 del bit massa curt
; Ja hem comprovat que no sigui massa curt
; Si és més petit que 38 us és un pols curt, o sigui un 0
movlw .19 ; Mirem si és menor que 38 us
subwf Temps,w ; W = Temps - W
btfss STATUS,C ; C = 1 si Temps >= 19
goto EsUn0 ; Si està entre 16 i 38 us és un 0
; No era un pols curt
; Si és més gran que 60 us és un pols llarg, o sigui un 1
movlw .30 ; Mirem si és menor que 60 us
subwf Temps,w ; W = Temps - W
btfsc STATUS,C ; C = 1 si Temps >= 30
goto EsUn1 ; Si està entre 60 i 80 us és un 1
retlw .9 ; No és ni llarg ni curt: Error 9 - Valor 1 del bit incorrecte
EsUn0
bcf STATUS,C ; Si és un 0 entrem un 0
goto EntraBit
EsUn1
bsf STATUS,C ; Si és un 1 entrem un 1
EntraBit ; Guardem el bit rebut
rlf Check,f ; Entrem per Check i anem rodant fins a Humit+1
rlf Temper,f
rlf Temper+1,f
rlf Humit,f
rlf Humit+1,f
decfsz Bits,f ; Un altre bit rebut
goto BucBits ; Si no hem acabat, esperem el següent
retlw .0 ; Lectura correcta
EscPant3 ; Anem a enviar la lectura de 3 caràcters
movlw .3 ; Cal fer-ho 3 cops
movwf Compta ; Ho posem al comptador
movlw Resul+2 ; Adreça de la darrera xifra
goto EscPant
EscPant5 ; Anem a enviar la lectura de 5 caràcters
movlw .4 ; Cal fer-ho 5 cops
movwf Compta ; Ho posem al comptador
movlw Resul+4 ; Adreça de la darrera xifra
EscPant
movwf FSR ; Adreçament indirecte
BuclePant
movf INDF,w ; Llegeix el caràcter
movwf Caracter ; Ho guarda a la variable
call EnviaL ; Ho envia
decf FSR,f ; Decrementa FSR
decfsz Compta,f ; Decrementa el comptador
goto BuclePant ; Si no és zero, repetim
movlw ',' ; Lletra
movwf Caracter ; Ho guarda a la variable
call EnviaL ; Ho envia
movf INDF,w ; Llegeix el caràcter
movwf Caracter ; Ho guarda a la variable
call EnviaL ; Ho envia
return ; Fi de l'enviament a la pantalla
IniPant ; Inicialització del mode de funcionament de la pantalla
movlw 0 ; Comença un cicle de durada fixa (0,2 s)
call Retard ; Crida a la funció Retard, el paràmetre està a W
movlw b'00100000' ; Function set - Configuració inicial 0010 al nibble de l'esquerra
movwf Caracter ; Ho guarda a la variable
call EnviaI ; Envia els 4 bits superiors
; Ara enviem la configuració 2 línea, 5x8 píxels 0010 1000
call EnviaI ; Enviem la part esquerra (ja ho teníem a Caracter)
movlw b'10000000' ; I ara la part dreta (però posada a l'esquerra)
movwf Caracter ; Ho guarda a la variable
call EnviaI ; Envia els 4 bits superiors
return ; Fi de la inicialització del mode de funcionament
;
ConfPant ; Configuració de la pantalla
movlw b'00000111' ; Display ON/OFF control - Activa la pantalla amb cursor intermitent
movwf Caracter ; Ho guarda a la variable
call EnviaC ; Ho envia
movlw b'00000001' ; Clear display - Buida la pantalla i inicialitza
movwf Caracter ; Ho guarda a la variable
call EnviaC ; Ho envia
movlw .5 ; El punt indica que es un valor decimal
; Comença un cicle de durada fixa (3,9 ms)
call Retard ; Crida a la funció Retard, el paràmetre està a W
movlw b'00000110' ; Entry mode - Buida la pantalla, sentit dreta i despl. automàtic
movwf Caracter ; Ho guarda a la variable
call EnviaC ; Ho envia
return ; Fi de la configuració de la pantalla
;
EnviaC ; Enviem caràcters de control
bcf Control,7 ; Desactiva E
bcf Control,5 ; Desactiva RS
goto Envia
EnviaL ; Enviem caràcters a visualitzar
bcf Control,7 ; Desactiva E
bsf Control,5 ; Activa RS
Envia
call EnviaN ; Envia els 4 bits més alts
swapf Caracter,f ; Permuta els nibbles
call EnviaN ; Envia els 4 bits més alts
swapf Caracter,f ; Torna a deixar els nibbles com estaven
return ; Tornem al lloc des d'on hem vingut
EnviaI ; Enviem nibbles de caràcters de control
bcf Control,7 ; Desactiva E
bcf Control,5 ; Desactiva RS
EnviaN ; Enviem nibbles
decfsz Retard1,f ; Funció de retard de 0,8 ms
goto EnviaN
movf Control,w ; Copia Control a l'acumulador
movwf PORTB ; I ho posa al PORTB
nop ; Espera 1 us
nop ; Espera 1 us
nop ; Espera 1 us
movf Caracter,w ; Llegeix el caràcter
andlw 0xF0 ; Agafa els 4 bits més alts
movwf PORTC ; Envia el byte
bsf Control,7 ; Activa E
movf Control,w ; Copia Control a l'acumulador
movwf PORTB ; I ho posa al PORTB
nop ; Espera 1 us
nop ; Espera 1 us
nop ; Espera 1 us
nop ; Espera 1 us
nop ; Espera 1 us
bcf Control,7 ; Desactiva E
movf Control,w ; Copia Control a l'acumulador
movwf PORTB ; I ho posa al PORTB
return ; Tornem al lloc des d'on hem vingut
Retus ; Funció de retard; W conté el nombre de cicles de 3 us que cal fer
movwf Retard1
Bucleus
decfsz Retard1,f
goto Bucleus
return
Retard ; Funció Retard, W conté el nombre de cicles de 771 us que cal fer
movwf Retard2 ; Ho copia a la variable Retard2
BucRet
decfsz Retard1,f ; Decrementa la variable 1
; si dona zero, no es fa la instrucció següent
goto BucRet ; Salta, excepte si el resultat ha estat zero
decfsz Retard2,f ; Decrementa la variable 2
goto BucRet ; Salta, excepte si el resultat ha estat zero
return ; Tornem al lloc des d'on hem vingut
BCD5 ; Converteix a BCD
bcf STATUS,C ; Posa a zero C per entrar zeros a les rotacions
movlw .16 ; Nombre d'iteracions
movwf Compta ; Comptador d'iteracions
clrf Resul+2 ; Desenes de miler
clrf Resul+1 ; Unitats de miler i centenes
clrf Resul ; Desenes i unitats
BucleBCD
rlf Valor,f ; Girem bits a l'esquerra a valor
rlf Valor+1,f ; Cap a valor+1
rlf Resul,f ; I cap als resultats
rlf Resul+1,f
rlf Resul+2,f
decfsz Compta,f ; Decrementa Compta
goto ajust ; Si no és zero, ajustem el resultat
retlw 0 ; Si és zero ja estem; tornem un 0 a W
ajust ; funció d'ajust dels resultats
movlw Resul ; Agafem l'adreça del byte de menys pes
movwf FSR ; La posa a l'adreçament indirecte
call ajustBCD ; Ajusta el byte de més a la dreta
movlw Resul+1 ; Agafem l'adreça del byte del mig
movwf FSR ; La posa a l'adreçament indirecte
call ajustBCD ; Ajusta el byte del mig
movlw Resul+2 ; Agafem l'adreça del byte de més pes
movwf FSR ; La posa a l'adreçament indirecte
call ajustBCD ; Ajusta el byte de més a l'esquerra
goto BucleBCD ; Torna a repetir el bucle (fins a 16 cops)
ajustBCD ; funció d'ajust d'un byte, primer el nibble de la dreta, després l'altre
movlw 0x03 ; Agafa el valor 03h
addwf INDF,w ; El suma al byte que ajustem
movwf Temp ; Ho guarda a Temp
btfsc Temp,3 ; És més gran que 07h (s'ha activat el bit 3)?
movwf INDF ; Si és cert, sobreposa el resultat
movlw 0x30 ; Agafa el valor 30h
addwf INDF,w ; El suma al byte que ajustem
movwf Temp ; Ho guarda a Temp
btfsc Temp,7 ; És més gran que 70h (s'ha activat el bit 7)?
movwf INDF ; Si és cert, sobreposa el resultat
retlw 0 ; Retorna amb un zero a W
Separa ; Separa els digits i els converteix a ASCII
movf Resul+2,w ; Agafa les desenes de miler
movwf Resul+4 ; Les posa al seu lloc
swapf Resul+1,w ; Llegeix les unitats de miler i les centenes i les guarda, permutades, a w
andlw 0x0F ; Es queda amb les unitats de miler
movwf Resul+3 ; Les posa al seu lloc
movf Resul+1,w ; Llegeix les unitats de miler i les centenes i les guarda a w
andlw 0x0F ; Es queda amb les centenes
movwf Resul+2 ; Les posa al seu lloc
swapf Resul,w ; Llegeix les desenes i les unitats i les guarda, permutades, a w
andlw 0x0F ; Es queda amb les desenes
movwf Resul+1 ; Les posa al seu lloc
movf Resul,w ; Llegeix les desenes i les unitats i les guarda a w
andlw 0x0F ; Es queda amb les unitats
movwf Resul ; Les posa al seu lloc
movlw .5 ; Cal fer-ho 5 cops
movwf Compta ; Ho posem al comptador
movlw Resul+4 ; Adreça de la darrera xifra
movwf FSR ; Adreçament indirecte
movlw '0' ; Carrega el codi ASCII del número 0
; Sumant-li la xifra tindrem el codi ASCII
Bucle1
addwf INDF,f ; Ho afegeix al dígit
decf FSR,f ; Decrementa FSR
decfsz Compta,f ; Decrementa el comptador
goto Bucle1 ; Si no és zero, repetim
movlw .4 ; Cal fer-ho 4 cops
movwf Compta ; Ho posem al comptador
movlw Resul+4 ; Adreça de la darrera xifra
movwf FSR ; Adreçament indirecte
Bucle2
movf INDF,w ; Llegeix el dígit
xorlw '0' ; Compara amb 0
btfss STATUS,Z ; Si Z està activat eren iguals
goto Final ; Si no eren iguals, ja estem
movlw ' ' ; Carrega un espai en blanc
movwf INDF ; Substitueix el 0 per l'espai
decf FSR,f ; Decrementa FSR
decfsz Compta,f ; Decrementa el comptador
goto Bucle2 ; Si no és zero, repetim
Final
retlw 0 ; Retorna amb un 0 a W
BucleLeds
bsf STATUS,C
rlf Leds,f
movf Leds,w
movwf PORTC
movf Poten,w ; Comença un cicle de durada fixa (0,2 s)
call Retard
movf Poten,w
call Retard
return
end
Aquesta obra d'Oriol Boix està llicenciada sota una llicència no importada Reconeixement-NoComercial-SenseObraDerivada 3.0.
