La placa Gemma conté un microcontrolador compatible amb l'entorn Arduino. El disseny de la placa està pensat per a aplicacions e-tèxtils ja que és un cercle amb unes mides molt reduïdes (28 mm de diàmetre i menys de 7 mm de gruix) amb uns espais de connexió fàcils de cosir però en els que també s'h i poden soldar cables o tanques per cosir.

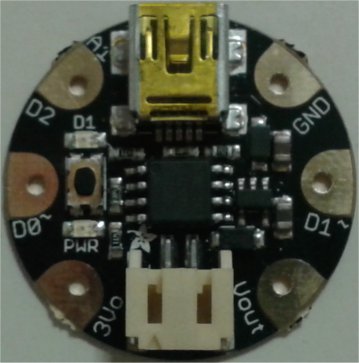

La placa incorpora un connector mini USB per a la programació (a la part superior de la fotografia), un connector per a la bateria o alimentació (part inferior) i un polsador de reinici (part esquerra).
Comentari: La placa Gemma és una mica més complicada de fer servir que les altres. No recomanem fer-la servir com a primera placa ja que convé haver fet servir altres plaques abans (Arduino, Flora, etc.).
Cal tenir present que el microcontrolador no porta (com sí porta el de la placa Flora i moltes altres plaques) una connexió sèrie sobre el port USB. Per tant, no es pot fer servir la comunicació sèrie per fer comprovacions del funcionament del programa.
Atenció: A vegades els ports USB v3 no reconeixen la placa Gemma. Si ens passa, haurem de fer servir un port USB v2 per programar-la.
El primer cop que facis servir la placa Gemma hauràs d'instal·lar el controlador (driver). En aquesta pàgina trobaràs com fer-ho. Tingues present que encara que estiguis instal·lant els drivers de Gemma el sistema et dirà que ha instal·lant els de Trinket (les plaques Gemma i Trinket són internament iguals però amb formes constructives diferents).
La forma d'enviar el programa a les plaques Gemma és una mica diferent. Consulta-ho a l'apartat de programació de les plaques Gemma.
La placa incorpora dos LED amb les següents funcions:
| Nom | Color | Utilització |
| PWR | Verd | Indica que la placa està connectada a l'alimentació elèctrica |
| D1 | Vermell | Connectat a la sortida D1 |
Els diferents punts de connexió de la placa es descriuen a la taula següent:
| Pota | Codi | Utilització |
| Vout | Vout | Positiu de l'alimentació directa Estarà a 5 V quan es connecti al port USB i a la tensió de la bateria quan funcioni amb aquesta |
| 3Vo | 3Vo | Tensió fixa estabilitzada per un regulador de 3,3 V |
| GND | GND | Negatiu de l'alimentació Comú a Vout i a 3Vo |
| D0 | D0 | Entrada o sortida digital |
| D0 ˜ | Sortida analògica PWM | |
| SDA | Comuniació i2c La major part dels sensors es connecten aquí |
|
| SPI in | Comuniació SPI | |
| D1 | D1 | Entrada o sortida digital |
| D1 ˜ | Sortida analògica PWM | |
| SPI out | Comuniació SPI | |
| D3 | D3 | Entrada o sortida digital |
| A1 | Entrada analògica | |
| SCL | Comuniació i2c La major part dels sensors es connecten aquí |
|
| SPI clock | Comuniació SPI |
